非金属风道补偿器 厂家直销

圆形非金属补偿器主要用于电厂烟风道，用来吸收热位移和(或)减震。

概述

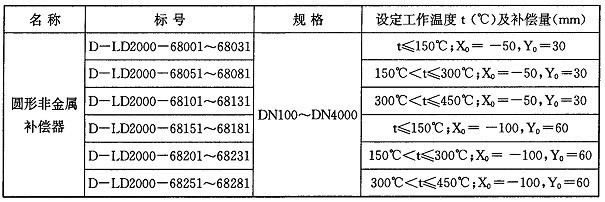

圆形非金属补偿器根据不同的工作温度和补偿量进行分类，编目如右图:

圆形非金属补偿器编目表对于XO为i拉伸变形、系列外规格的圆形非金属补偿器以及工作温度为800℃~1100℃的高温圆形非金属补偿器，可向制造厂另行订货。

特点

圆形非金属补偿器主要由非金属圈带、隔热材料和钢结构件组成，其中非金属圈带由纤维织物、硅橡胶、氟料等性能不错的非金属材料优化结合而成，其产品强度、补偿量、密封性、耐腐蚀性及寿命等性能指标均可与国外同类产品相媲美。圆形非金属补偿器主要特点:

1、补偿热膨胀:可以补偿多方向，大大优于只能单式补偿的金属补偿器。

2、补偿安装误差:由于管道连接过程中，系统误差再所难免，非金属织物补偿器较好的补偿了安装误差。

3、消声减振:纤维织物、保温棉体本身具有吸声、隔震动传递的功能，能有效的减少锅炉、风机等系统的噪声和震动。

4、无反推力:由于主体材料为纤维织物，无力的传递。用非金属纤维补偿器可简化设计，避免使用大的支座,节省大量的材料和劳动力。

5、良好的耐高温、耐腐蚀性:选用的氟塑料、农业生产体系硅材料具有较好的耐高温和耐腐蚀性能。

6、密封性能好:有比较完善的生产装配系统，非金属柔性补偿器可保证无泄露。

7、体轻、结构简单、安装维修方便。

性能参数

1、适用介质:空气、烟气及含尘气体;

2、使用压力(P):-20~30kPa;

3\、使用温度(t);参照以上设定工作温度，≤450℃;

4、补偿量;Xo为轴向补偿量，负号表示为压缩变形，Yo为横向补偿量，具体补偿量按上表所规定;

5、材质

a、金属结构件材质通常推荐t≤400℃时，采用Q235-A;400℃(t≤450℃时，选用材料10或Q345(16Mn).采用其它材质应作为特殊设计;b、非金属圈带及隔温材料，根据不同的工作温度，常用玻璃纤维布、聚四氟乙烯薄膜、复合橡胶玻纤布、硅酸铝纤维棉等多种材料组成。不允许使用石棉制品材料制作非金属补偿器。

6、连接方式:默认为内插焊，即管道插入补偿器接口内，插入量为20mm.也可以采用法兰连接，此时，产品长度及补偿量与内插焊接管形式相同。

提供参数

1、圆形管道的外径(Dw);

2、使用的场合

3、使用介质的温度及压力:

4、连接形式及尺寸。

结构详解

Ⅰ类圈带为: Ⅱ类圈带为: Ⅲ类圈带为:

面层硅橡胶玻璃纤维织物布; 面层硅橡胶玻璃纤维织物布; 面层硅橡胶玻璃纤维织物布;

第二层为夹丝玻璃纤维布; 第二层为工业用帆布; 第二层为工业用帆布;

第三层为石棉帘布 第三层为石棉帘布; 第三层为硅酸铝玻璃纤布;

第四层为聚乙烯薄膜 第四层为玻璃纤维毯; 第四层为石棉布;

第五层为石棉毯 第五层为石棉布 第五层为含锆玻璃纤维毯;

第六层为不锈钢金属丝网。 第六层为夹丝玻璃纤维布; 第六层为夹丝玻璃纤维布;

第七层为不锈钢金属丝网。 第七层为不锈钢金属丝网。 第七层为不锈钢丝

应用范围

1、热电厂(1)汽机(2)锅炉(3)除尘;2、水泥厂;3、钢铁厂、熔炼炉、焚烧炉;4、热电厂及核电站;5、空调送风系统;6、玻璃及矿棉业;7、石油化工企业;8、空气及煤气清洁厂;9、风机厂;10、铝厂和碳素厂。 11. 石油化工企业及在工业中一切具有压力及要求高度柔软灵活性，必须安装补偿器的地方。
